System opraw oświetleniowych ADQUEN, opracowany i stale rozwijany w zakładach ELGO, do generacji światła wykorzystuje najnowocześniejsze współcześnie diody świecące LED. Dzięki temu oprawy systemu charakteryzują się m.in. bardzo wysokimi parametrami trwałości i energooszczędności.


Równie oryginalną cechą opraw ADQUEN jest ich budowa. We wszystkich typach opraw jest ona oparta na podobnym module głównego panelu LED z radiatorem. Panel ten może mieć różną długość w zależności od ilości diod w oprawie. Do panelu montowane są dodatkowe elementy, różne w oprawach o odmiennych zastosowaniach.


Szczególnie oryginalną cechą systemu oświetleniowego ADQUEN jest także, stawiana do dyspozycji klienta, możliwość swobodnego ukształtowania konfiguracji wielu cech użytkowych i parametrów technicznych oprawy przez wybór z szerokiego zakresu wartości. Służy do tego specjalnie przygotowane narzędzie komputerowe w postaci programu ADQUEN DIRECT. Narzędzie to jest dostępne w wersji on-line lub do ściągnięcia na własny komputer. Oprócz dobrania wszystkich kluczowych cech i parametrów oprawy umożliwia ono wygenerowanie właściwego zapytania ofertowego do producenta. Taka możliwość sprawia, że klient nie jest ograniczony do ściśle określonej liczby katalogowych modeli, lecz może dostosować oprawę dokładnie do swoich potrzeb. Dla spełnienia najbardziej typowych zadań oświetleniowych możliwy jest także wybór bezpośrednio z niewielkiej liczby typowych wykonań.



Nowe oprawy ADQUEN OS i ADQUEN OC charakteryzują się wszystkimi najlepszymi cechami konstrukcji znanymi z wcześniejszych opraw systemu:

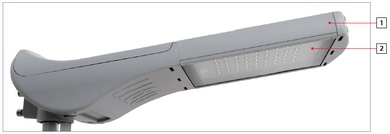

[1]  Korpus wykonany w formie wysokociśnieniowego odlewu aluminiowego zabezpieczonego przed wpływami atmosferycznymi malarską powłoką proszkową. Współczynnik ochrony przed uderzeniami mechanicznymi IK 10.



[2]  Od dołu panel LED zamknięty jest szczelnym, płaskim kloszem z hartowanego szkła zabezpieczającym diody LED i soczewki przed uszkodzeniami mechanicznymi i zabrudzeniem.

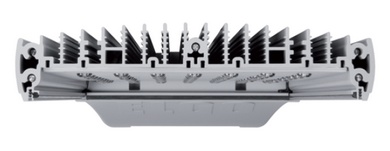

Panel z diodami LED wykonany z profilu aluminiowego, którego długość uzależniona jest od wybranej liczby diod. Bogate użebrowanie na górnej powierzchni aluminiowego profilu stanowiącego korpus panelu LED jest skutecznym radiatorem odprowadzającym ciepło wytwarzane przez diody. Dzięki niemu temperatura pracy diod utrzymywana jest na dostatecznie niskim poziomie, gwarantującym warunki optymalne do zapewnienia maksymalnej trwałości i wydajności diod.

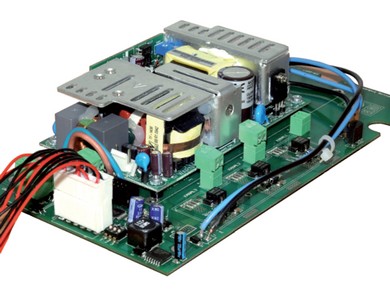

Mikroprocesorowe zasilacze elektroniczne o wysokiej sprawności umieszczone w komorze osprzętu wydzielonej w korpusie oprawy, szczelnie zamykanej pokrywą (ADQUEN OC) lub w oddzielnej, szczelnej obudowie mocowanej do radiatora, od góry oprawy (ADQUEN OS).

Zapewniają one możliwość regulacji prądu zasilania diod LED w zakresie 10 ÷ 100%. Zasilacze są standardowo wyposażone w szereg zabezpieczeń: przeciwzwarciowe, przeciążeniowe, nadnapięciowe i termiczne oraz układ korekcji współczynnika mocy (PFC). Specjalne zabezpieczenia pozwalają na pracę oprawy w przypadku zwarcia lub rozwarcia diody oraz zabezpieczają diody LED przed nadmiernym wzrostem temperatury.

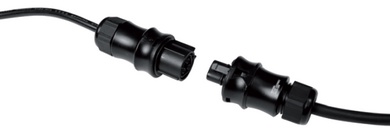

Specjalna złączka umieszczona fabrycznie na kablu wyprowadzonym szczelnie z komory zasilacza zapewnia szybkie, łatwe i niezawodne podłączenie do sieci zasilającej.




Filtr w ściance komory zasilacza zabezpiecza jej wnętrze przed zasysaniem nieczystości przy wyrównywaniu ciśnień wewnątrz i na zewnątrz komory w trakcie stygnięcia oprawy, po wyłączeniu.



Oprawy przystosowane do pracy w otoczeniu o temperaturze od -30^ºC do +40^ºC.



Wysokiej jakości poliuretanowe uszczelki umieszczone wewnątrz obudowy i zasilacza zapewniające bardzo wysoki stopień szczelności IP 66.

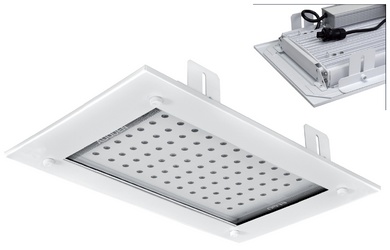

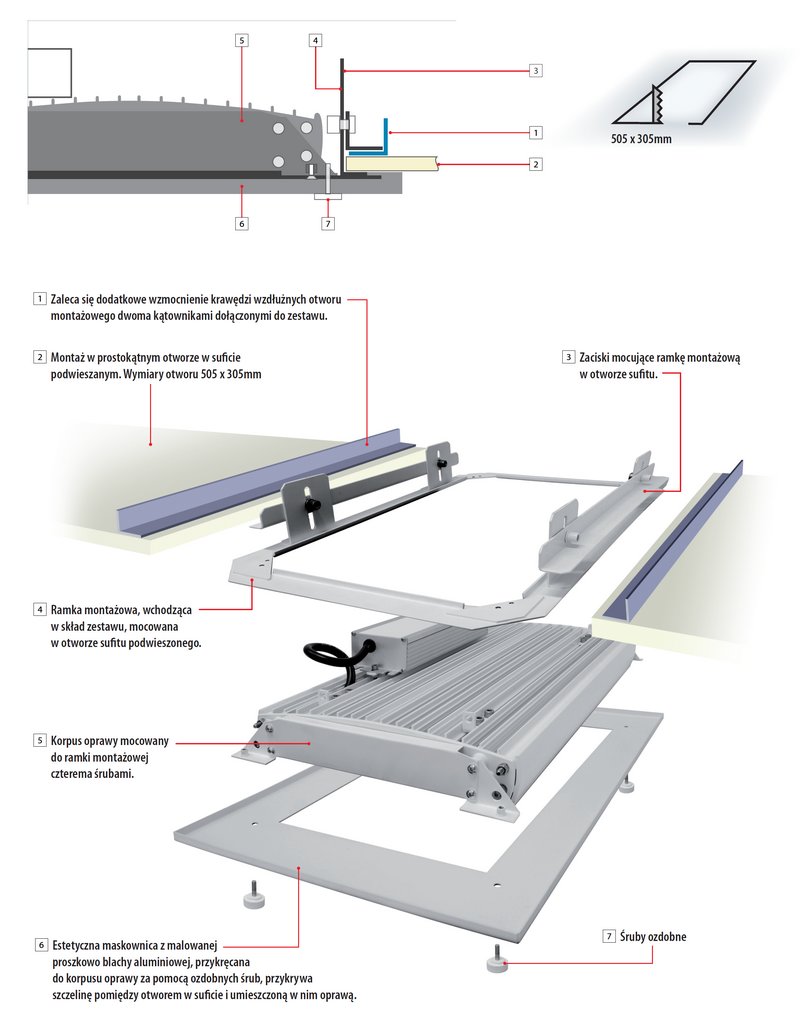

Oprawy z diodami świecącymi LED przystosowane do wbudowania w sufity podwieszane, przeznaczone do oświetlanie np. stref dystrybutorów pod wiatami na stacjach paliw, peronów na dworcach kolejowych i stacjach metra, galerii handlowych, obiektów przemysłowych, itp.





Od 21 do 77 diod LED firmy Cree typu XP-G lub XP-E, o barwie światła: ciepłej białej, neutralnej białej lub dziennej białej i bardzo wysokiej trwałości ok. 50000 godzin.



Diody LED zaopatrzone w indywidualne soczewki z polimetakrylanu metylu (PMMA) o bardzo wysokim współczynniku przepuszczania światła.

Możliwe warianty rozsyłu światła:












Oprawy z diodami świecącymi LED przeznaczone specjalnie do oświetlanie ulicznych i drogowych przejść dla pieszych. Przystosowane do zasilania z sieci zasilającej prądu przemiennego lub prądem stałym z autonomicznych systemów zasilania słoneczno-wiatrowego.







Diod LED firmy Cree typu XP-G lub XP-E, o barwie światła: ciepłej białej, neutralnej białej lub dziennej białej i bardzo wysokiej trwałości ok. 50000 godzin:


Soczewkowy układ optyczny

Diody LED zaopatrzone w indywidualne soczewki z polimetakrylanu metylu (PMMA) o bardzo wysokim współczynniku przepuszczania światła.

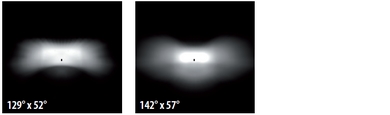

Rozsył światła niesymetryczny w kącie 129^º x 52^º lub 142^º x 57^º.







Możliwość wyposażenia oprawy w jeden z dwóch typów zasilacza:


Regulowany uchwyt montażowy z odlewu aluminiowego, umieszczony w tylnej części przedziału osprzętu, umożliwia mocowanie oprawy na pionowym słupie lub wysięgniku nachylonym do poziomu pod kątem

0°÷ 30°, z końcówkami o średnicy 42÷60mm. Konstrukcja uchwytu montażowego umożliwia dodatkowo płynną zmianę kąta nachylenia w zakresie -5°/+15° na pionowym słupie i -15°/+5° na wysięgniku poziomym.

Zmiana sposobu montażu ze słupa na wysięgnik, wymaga jedynie prostej zmiany montażowej w orientacji uchwytu.

Zalecana wysokość montażu 6 ÷ 14m

Powierzchnia boczna oprawy narażona na wiatr od 0,054m²







Przeznaczenie - oświetlenie ulic, dróg, placów, mostów i różnorodnych przestrzeni miejskich, a także innych terenów otwartych.



Przeznaczenie - oświetlenie tuneli drogowych, przejść podziemnych itp.



Przeznaczenie – oświetlenie wnętrz przemysłowych i użyteczności publicznej oraz iluminacja zewnętrzna obiektów architektonicznych, elewacji budynków, bilbordów reklamowych, a także elementów małej architektury w ogrodach, parkach itp.



Przeznaczenie – oświetlenie wnętrz przemysłowych i pomieszczeń w budynkach użyteczności publicznej, a także oświetlenie zewnętrzne, szczególnie w miejscach trudnodostępnych.



Przeznaczenie – oświetlenie terenów zasilane za pomocą autonomicznych, hybrydowych systemów słoneczno-wiatrowych.


Źródło: ELGO
