Oświetlenie profesjonalne | wnętrza użytkowe inne  (2016-11-15)   M. Kołakowski (LIGHTING.PL)

Czujniki ruchu – sposób na oszczędzanie energii i element inteligentnego budynku

Wiele przestrzeni i pomieszczeń w budynkach publicznych i prywatnych używanych jest jedynie w sposób sporadyczny i czasowy. Jednym ze skutecznych sposobów racjonalizacji zużycia energii elektrycznej na cele oświetleniowe w tych obiektach jest ograniczanie oświetlenia sztucznego jedynie do sytuacji obecności ludzi.

Często zwykła możliwość załączania i wyłączanie światła wyłącznikami ręcznymi okazuje się niewystarczająca. Na skutek zapomnienia, zwykłej bezmyślności lub braku świadomości ponoszonych kosztów, w pustych pomieszczeniach pozostawiane są załączone instalacje oświetleniowe mimo nieobecności użytkowników. Klasycznym przykładem są korytarze i klatki schodowe wielorodzinnych budynków mieszkalnych, łazienki, piwnice, pomieszczenia techniczne, warsztaty lub podręczne magazyny, w których niepotrzebnie pozostawiono oświetlenie na długie godziny po krótkotrwałej wizycie użytkownika.

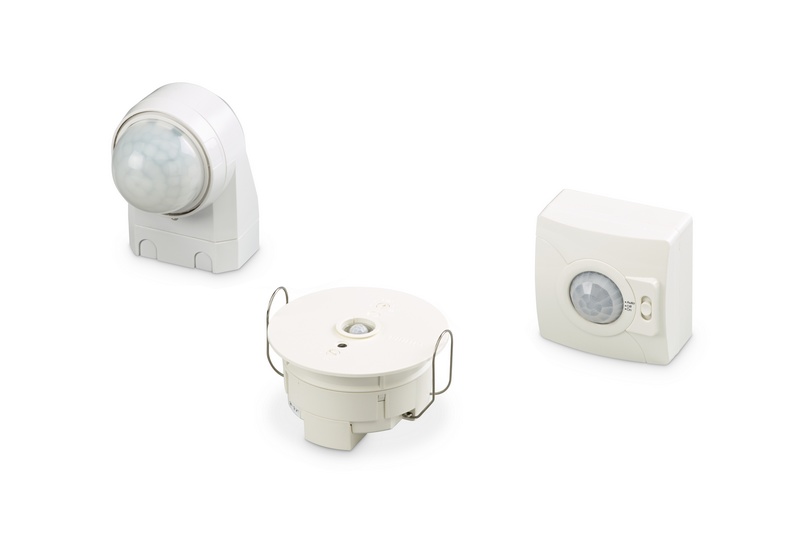

Z pomocą w oszczędzaniu energii elektrycznej przychodzą tu czujniki ruchu , w przypadku dużej czułości nazywane czujnikami obecności. To niewielkie urządzenia elektroniczne automatycznie załączające zasilanie oświetlenia w przypadku detekcji ruchu w pomieszczeniu i wyłączające światło po pewnym czasie, jeśli ruch nie jest rejestrowany.



Rodzaje czujników ruchu

Czujniki ruchu mogą być stosowane do sterowania oświetleniem w pomieszczeniach, ale także na zewnątrz, np. w otoczeniu budynków. Ich zadaniem jest wtedy sterowanie oświetleniem mające na celu racjonalizację zużycia energii elektrycznej. Mogą sterować także innymi instalacjami, np. wentylacją lub stanowić detektory obecności i ruchu w instalacjach alarmowych.

Najczęściej spotyka się dwa rodzaje czujników ruchu:
  • pasywne PIR (ang: Passive Infra Red) – reagujące na zmiany promieniowania podczerwonego w przestrzeni objętej działaniem,
  • aktywne – emitujące promieniowanie podczerwone lub mikrofalowe i rejestrujące zmiany tego promieniowania odbitego od otoczenia w nadzorowanej strefie.

Pasywne czujniki podczerwieni (PIR) wykrywają zmiany promieniowania cieplnego z zakresu dalekiej podczerwieni. Najlepiej wykrywają ruch człowieka przecinający pod kątem prostym sektory wykrywania. Najczęściej w pasywnych czujkach podczerwieni stosuje się dwa sektory wykrywania co zapewnia odpowiednią odporność na zmiany temperatury otoczenia i ruch ciepłego powietrza.

Aktywne czujniki mikrofalowe wykrywają obiekty przemieszczające się w obszarze detekcji. Działają przez płyty drewniane, gipsowo-kartonowe, szkło i tworzywa sztuczne. Emitują i odbierają fale elektromagnetyczne wysokiej częstotliwości 5,8 GHz. Moc tego promieniowania mikrofalowego jest 100 razy mniejsza niż telefonu komórkowego i jest całkowicie bezpieczna dla ludzi i zwierząt.
Ważnym parametrem czujników ruchu jest ich obszar detekcji, określane zazwyczaj jako kąt w płaszczyźnie poziomej i w pionowej, który na określonej odległości może swym zasięgiem objąć czujnik ruchu. Dostępne są czujniki:
  • ze stałym lub regulowanym polem detekcji w ograniczonym kącie,
  • z dookólnym polem detekcji.


Autonomiczne lub w oprawach oświetleniowych

Czujnik ruchu może być stosowany jako urządzenia autonomiczne sterujące oddzielną oprawą oświetleniową lub ich grupą o łącznej mocy dostosowanej do dopuszczalnej obciążalności czujnika.
Obecnie popularne stały się także oprawy oświetleniowe, w których fabrycznie zamontowano mikrofalowy czujnik ruchu. Na rynku dostępne są oprawy z czujnikami ruchu działającymi w różny sposób:
  • oprawa jest załączana w przypadku wykrycia ruchu i świeci z pełnym strumieniem świetlnym,
  • w stanie czuwania oprawa świeci stale ze strumieniem świetlnym fabrycznie ograniczonym np. do 10 proc. wartości nominalnej lub do wartości ustawianej przez użytkownika, a w przypadku wykrycia ruchu strumień świetlny jest zwiększany do pełnych 100 proc.

Oprawy oświetleniowe w specjalnym wykonaniu,  wyposażone w mikrofalowy czujnik ruchu, mogą także sterować pracą kolejnych opraw bez takiego czujnika, za pomocą połączenia przewodowego lub radiowego. Taki rodzaj pracy opraw nazywa się pracą master – slave.


Autor: Marek Kołakowski (LIGHTING.PL)
